롬 라이터 CH341A 개봉 및 사용 방법

개요

직구 TV 로컬 변경이나 컴퓨터 BIOS를 업데이트 및 복구하는데 사용하기도 한다.



필자는 H110 보드에 커피레이크가 인식되도록 하기 위해 개조된 BIOS를 플래싱하려고 구매했고

사는 김에 나중에 쓸 일이 생길지도 몰라서 클립 집게도 같이 주문했다.

---

간단한 개봉기

완충제로 잘 포장되어 온 모습

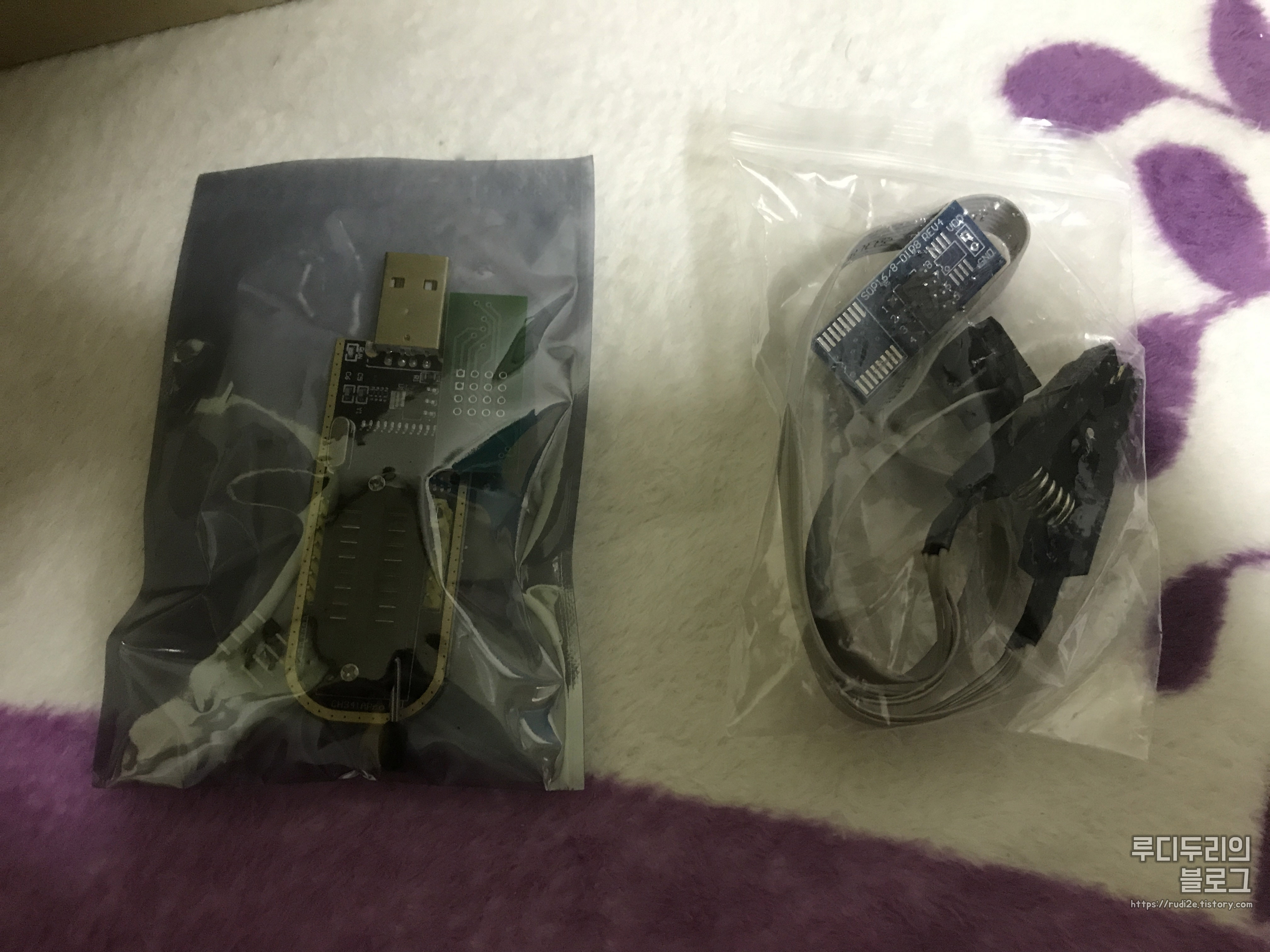

롬 라이터 CH341A와 클립 집게가 있는 모습

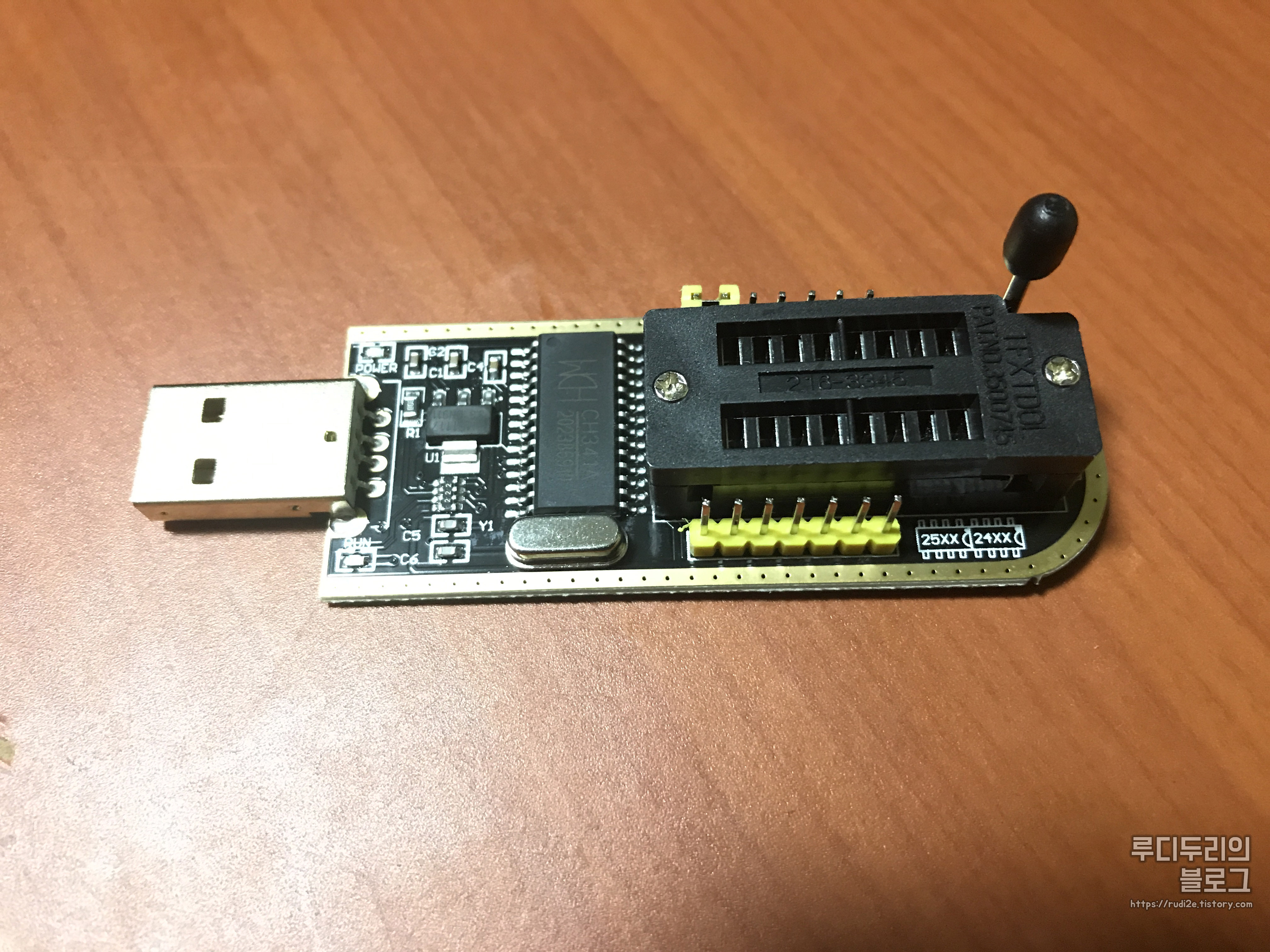

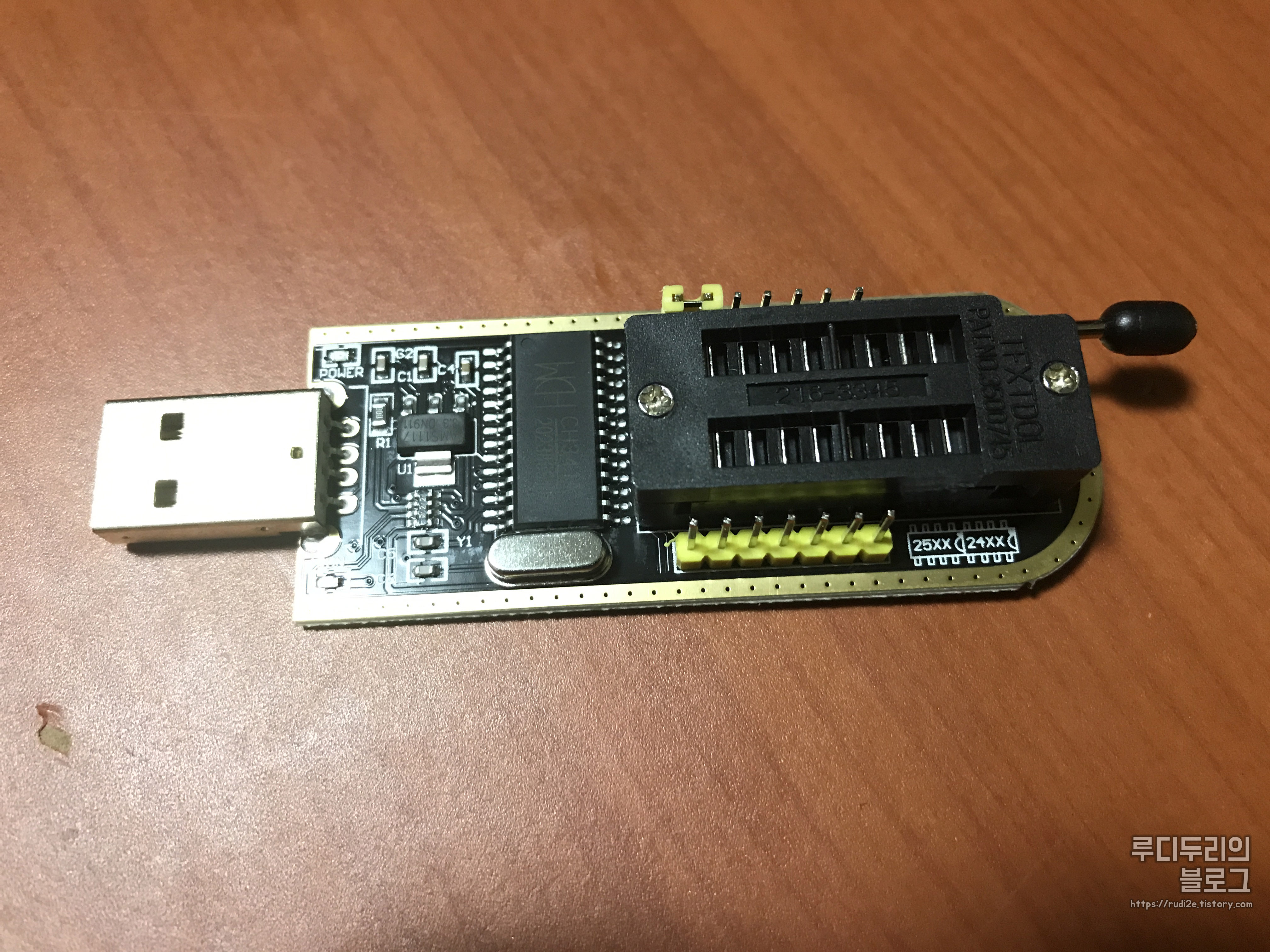

앞면 모습

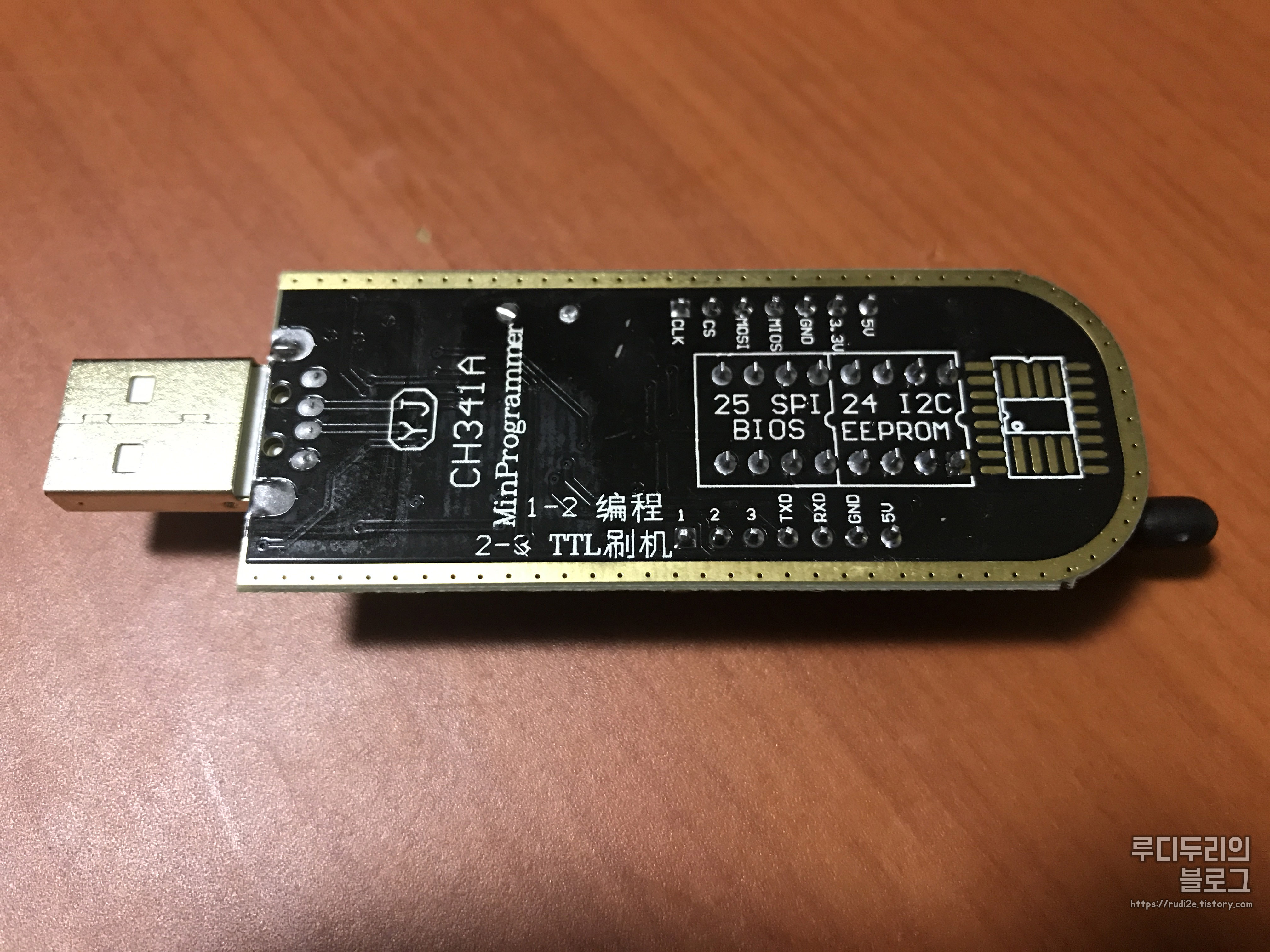

뒷면 모습

---

주의사항

롬 라이터로 탈착 불가능한 롬을 연결하는 방법은 글에 기록되어 있지 않습니다.

롬 라이터와 프로그래머 도구, 롬이 서로 호환되는지 확인 후 작업 해 주시기 바랍니다.

롬 플래싱 및 지우기 전에 롬을 꼭 백업하고 작업하는걸 권장합니다.

이 글을 따라하다가 하드웨어에 복구할 수 없는 치명적인 손상이 발생할 수 있습니다.

이 글을 따라해서 발생하는 모든 문제는 필자가 책임지지 않음을 알려드립니다.

---

다운로드

아래 중에서 맨 위 1.29 버전과 드라이버가 포함된 1.30 버전이나 1.4 버전을 다운로드 받고

롬 칩 검색에서 해당 롬이 없을 경우 다른 버전으로 교체해서 시도해본다.

CH341A-programmer-software-1.29.zip

4.40MB

ch341a-usb-programmer-1.30.rar

3.31MB

CH341A-programmer-1.4.zip

2.64MB

---

드라이버 설치

1.4 버전으로 받았을 경우 압축을 풀고 Driver Install.exe를 실행하면 되고

1.30 버전으로 받았을 경우 압축을 풀고 CH341PAR drivers 폴더에 들어가서 SETUP.EXE를 실행시켜준다.

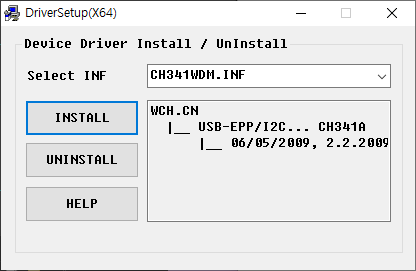

드라이버를 설치하거나 제거할 수 있는 프로그램

INSTALL을 눌러 드라이버를 설치해준다.

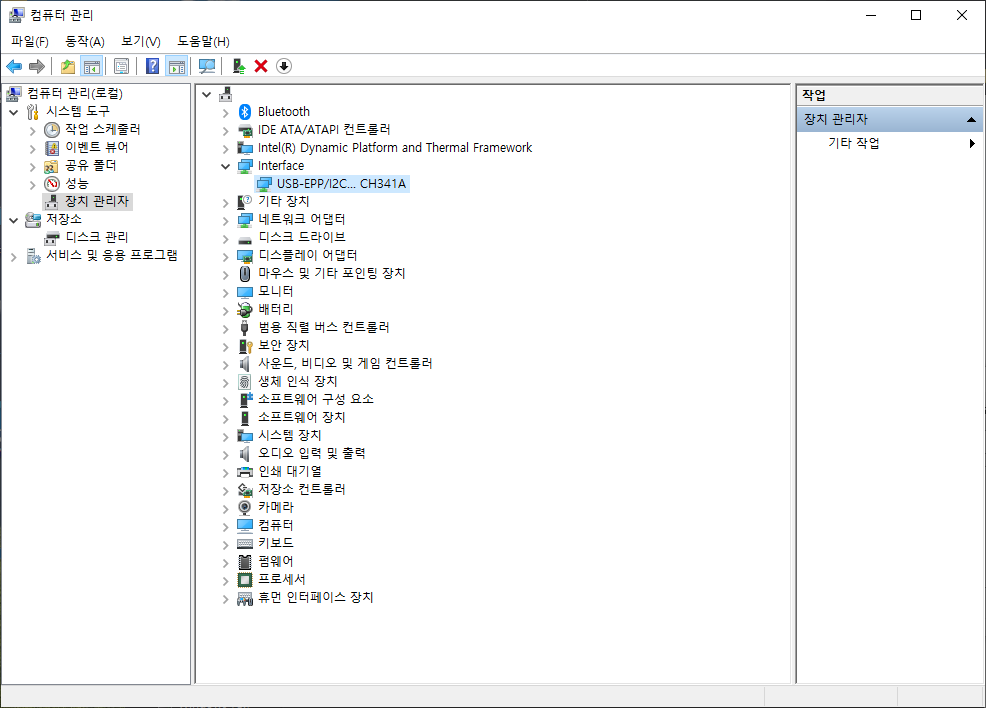

장치 관리자

롬 라이터를 연결했을 때 알 수 없는 장치로 나오지 않고 이렇게 장치 이름이 표시될 경우 정상적으로 설치된 것이다.

---

분리할 수 있는 롬 연결하는 방법

먼저 걸쇠를 올려서 고정을 풀어준다.

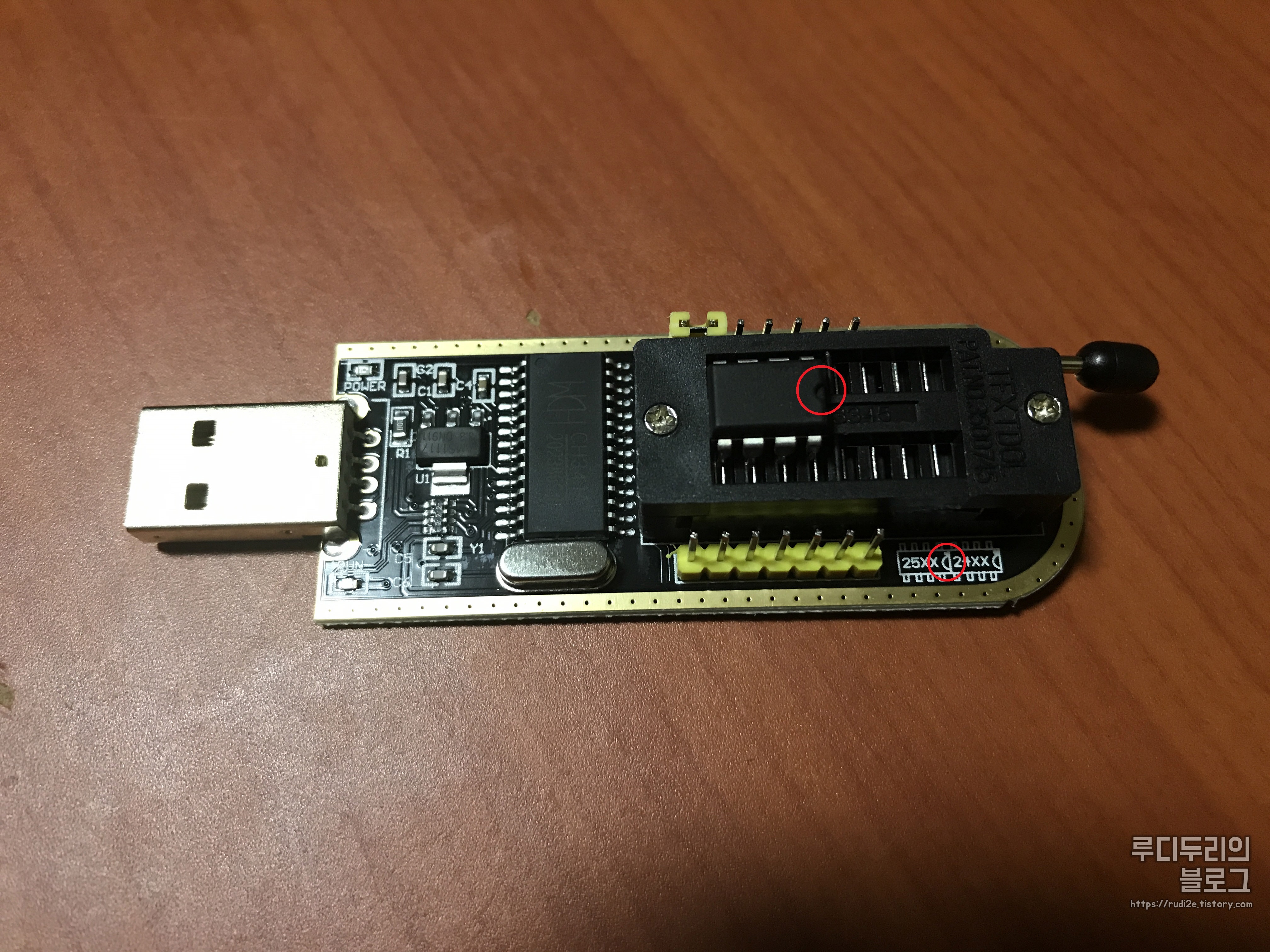

이 롬 라이터는 왼쪽에 25XX 계열 롬 (SPI BIOS), 오른쪽에 24XX 계열 롬 (EEPROM)을 연결할 수 있고

오른쪽에 홈이 파여있다. 이 때 롬의 종류와 홈이 파여있는 방향을 기억해둔다.

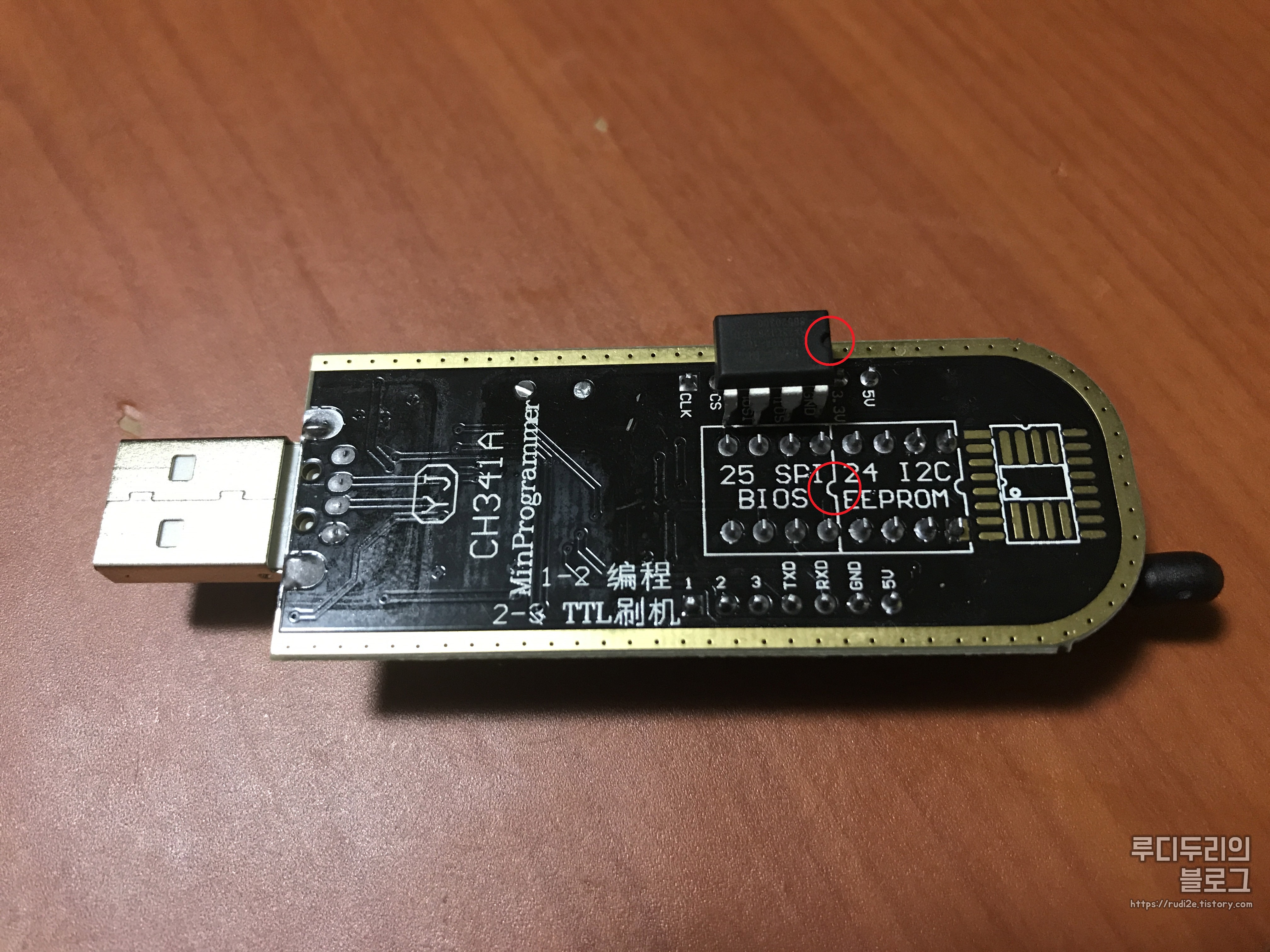

롬을 반드시 올바른 종류 및 홈이 파여있는 방향대로 끼운 다음 걸쇠를 내려 롬을 고정시킨다.

필자는 25XX 계열 롬 (SPI BIOS)이라서 왼쪽에 끼웠다.

---

프로그래머 도구 사용 방법 (버전 1.29, 1.30)

먼저 롬을 연결한 롬 라이터를 컴퓨터 USB 포트에 연결해주고 실행한다.

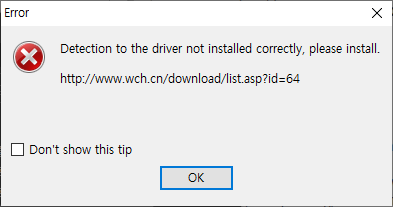

드라이버가 올바르게 설치되지 않았을 경우 나오는 창

드라이버를 설치했음에도 위와 같은 메시지가 나오지만

실제로는 정상적으로 롬 라이터를 인식하니 OK를 눌러서 계속 진행한다.

1.30 버전에서는 위 메시지가 나오지 않는다.

프로그래머 도구 (버전 1.30) 처음 실행했을 때 메인 화면

1.30 버전을 처음 실행했을경우 언어가 깨져나오는데 상단 메뉴에서 4번째를 선택해서 English로 변경하면 된다.



프로그래머 도구 (버전 1.29) 메인 화면

왼쪽 사이드바에 있는 Detect 버튼을 눌러서 연결한 롬 칩을 감지한다.

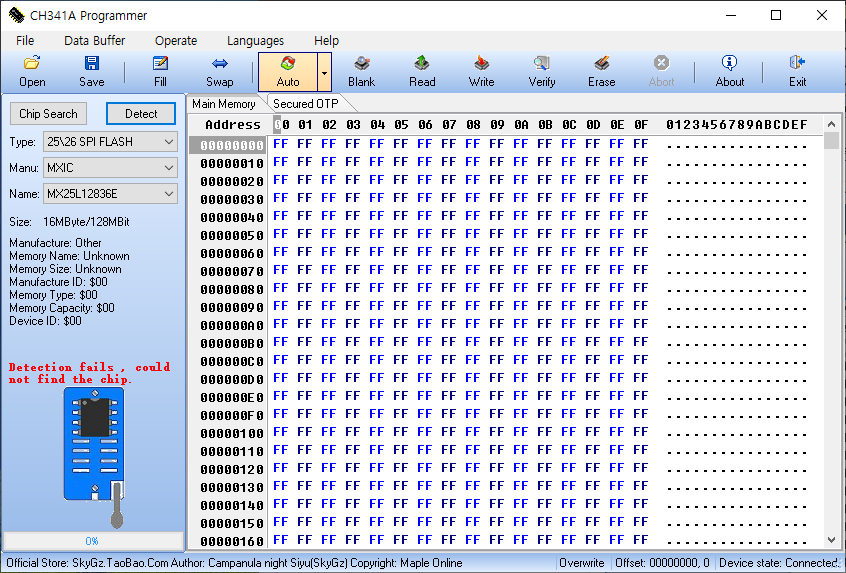

감지를 눌렀는데 왼쪽 하단에 저렇게 뜨면 롬이 감지되지 않은 것이다.



감지된 롬 칩 선택 화면

위 사진과 같이 감지된 롬 칩이 여러 개가 나올 때가 있는데 연결한 롬과 일치하는 이름을 선택한다.

만약 일치하는게 없다면 왼쪽 사이드바에 있는 Chip Search를 눌러 연결한 롬 이름을 검색하고

일치하는게 있다면 그걸로 선택하면 되지만 검색했는데 없다면 호환되지 않는 롬일 수도 있다.

이럴 때는 다른 버전으로 시도해봐면 될 수도 있다.



선택한 다음 상단 사이드바에 있는 Open 버튼을 눌러 플래싱할 롬 파일을 선택해준다.

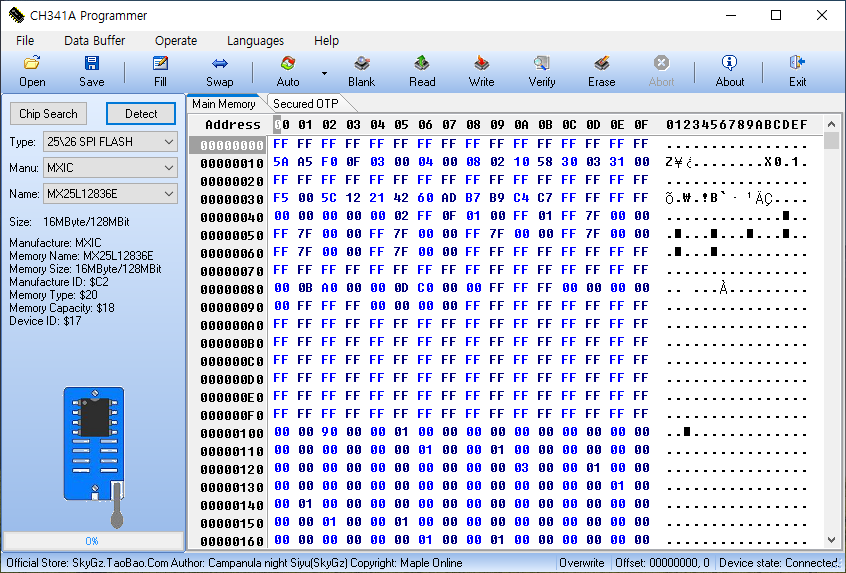

프로그래머 도구 (버전 1.29)에서 롬 파일을 열었을 때 모습

1. 롬 파일을 열고 나서 상단 사이드바에 있는 Erase를 눌러 롬에 있는 내용물을 지운다.
2. 지운 다음 Write를 눌러 롬 파일 내용물을 롬에 플래싱한다.
3. 플래싱이 완료되었다면 Verify를 눌러 롬 파일 내용물과 기록된 롬 내용물을 서로 검증한다.

검증까지 아무런 오류가 없었다면 정상적으로 플래싱이 완료된 것이다.

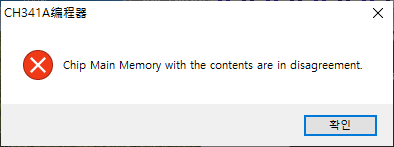

검증에 실패했을경우 나타나는 창

지우기 또는 쓰기는 됐는데 검증이 끝나고 위 사진처럼 검증 실패가 나오면 롬이 정상적으로 플래싱되지 않은 것인데

이럴 때는 다른 버전을 사용해보면 될 수도 있다.

---

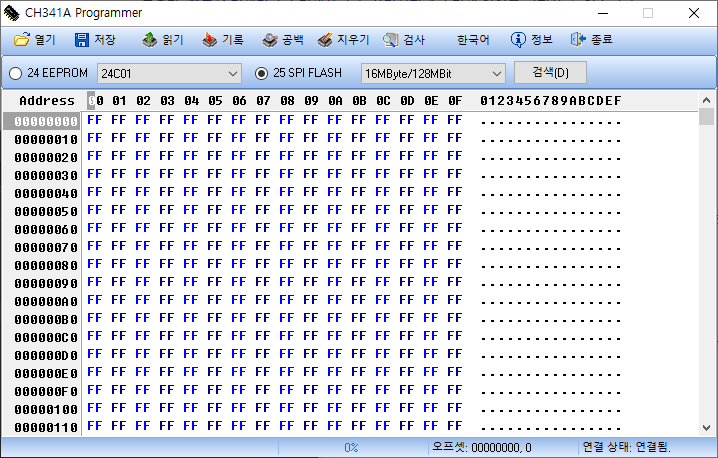

프로그래머 도구 사용 방법 (버전 1.4)



1. 24 EEPROM과 25 SPI FLASH 중 일치하는 것으로 선택한다.
2. 24 EEPROM은 종류를 선택하고 25 SPI FLASH는 용량이 일치하는 것으로 선택한다.
3. 지우기를 눌러 롬의 내용물을 지워준다.
4. 기록을 눌러 롬 파일의 내용물을 롬에 기록한다.
5. 검사를 눌러 롬 파일 내용물과 기록된 롬 내용물을 서로 검증한다.

아무런 오류가 뜨지 않는다면 정상적으로 플래싱된 것이다.
